ÇOK EKSENLİ İŞLEME

Çok taraflı işleme alanında hem çeşitli hem de çeşitli uygun çözümler sunuyoruz. İster iş parçası taşıyıcılarının eş zamanlı paletlenmesi, ister yüksek hassasiyetli konumlandırma için üniversal hızlı değiştirme sistemleri olsun, gereksinimlerinizi karşılamaya hazırız.

Hidrolik merkezleme, bağlama ve parça ünitesi, ilgili besleme pimleri aracılığıyla iş parçası fikstürlerinin yanı sıra iş parçası veya fikstür paletlerini de tutan kompakt bir sabitleme ünitesidir. Yüksek hassasiyetli konumlandırma, radyal indeksleme, pozitif kenetleme ve büyük kenetleme kuvveti bu sistemi karakterize eder.

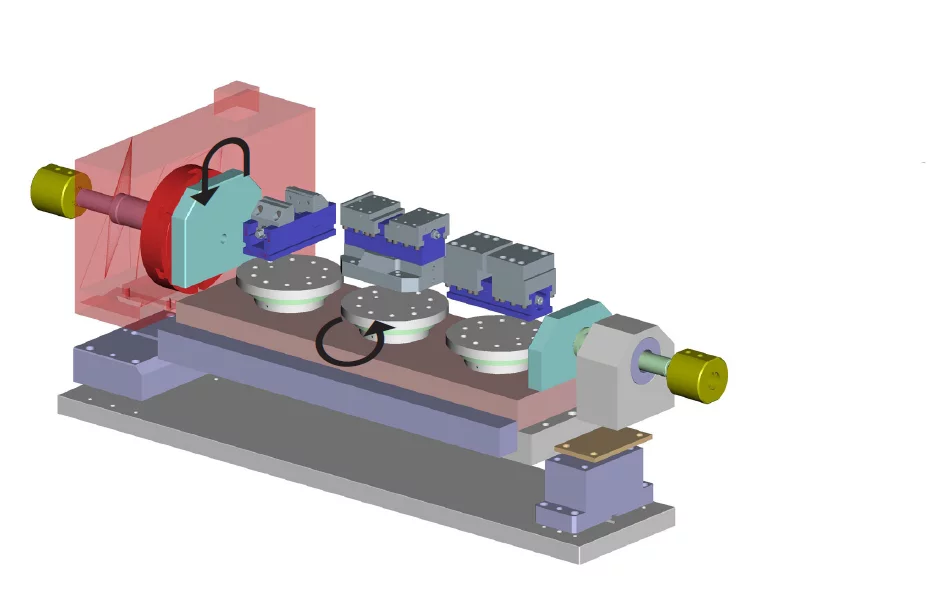

Hidrolik merkezleme, bağlama ve parça ünitelerinin uygulama alanlarından biri, iş parçası taşıyıcılarının eş zamanlı paletlenmesiyle iş parçalarının 5 ve çok eksenli işlenmesidir. Fikstür, iki montaj yanağı arasında, içine fikstür ünitelerinin entegre edildiği bir sıkıştırma köprüsünden oluşur. Fikstür ünitelerindeki iş parçası tutucularının radyal dönüşü ve bunu takip eden yüksek hassasiyetli konumlandırma ve sıkıştırma, iş parçalarının tek bir işlemde tamamen işlenmesini sağlar.

  • 3 eksenli işleme merkezlerinde ekonomik ve verimli
  • Çoklu voltaj
  • Hidrolik olarak çalıştırılan, kontrolden bağımsız
  • Sistem patenti korumalı
  • >|< 0,003 mm

Dikey işleme merkezi

Üniversal hızlı değiştirme sistemi, paletleme sistemi

Fikstür üniteleri, iş parçasının veya fikstür paletlerinin yüksek hassasiyetle konumlandırılması, indekslenmesi ve sıkıştırılması için üniversal hızlı değiştirme sistemleri olarak kullanılır. Tasarıma bağlı olarak doğrudan makine tablasına veya bu amaç için öngörülen taban elemanlarına monte edilebilirler.

  • 0,003 mm’lik merkezleme ve tekrarlama doğruluğu
  • Pozitif sıkma
  • Radyal indeksleme
  • İş parçası taşıyıcılarının eş zamanlı paletlenmesiyle 5 ve çok eksenli işleme
  • Tek işlemde komple işleme sayesinde iş parçası hassasiyetinde artış
  • Önceden donatılmış iş parçası bağlama sayesinde daha kısa verimsiz süre, daha kısa toplam işleme süresi

Dikey bir makinede hızlı değiştirme veya paletleme sistemi

Yatay bir makinede hızlı değiştirme veya paletleme sistemi

CNC döner tabla bağlantılı hızlı değiştirme veya paletleme sistemi
